6.1 问题的提出
数据库有“三个从无到有”,其中第一个就是数据库模式的从无到有,针对一个具体问题,如何构造一个适合的数据库模式是建立数据库系统很基本的问题,这是数据库的设计问题,确切的说是关系数据库逻辑设计问题,我们有一个有利工具:关系数据库的规范化理论。
6.1.1 概念回顾
1. 关系模式的表示
关系模式的表示:五元组 $R(U,D,DOM,F)$
- 关系名 R 是符号化的元组语义。
- U 为一组属性。
- D 为属性组 U 中的属性所来自的域(即取值范围)。
- DOM 为属性到域的映射(即具体的取值)。
- F 为属性组 U 上的一组数据依赖。
由于 $D$ 和 $DOM$ 与模式设计关系不大,可以把关系模式看做三元组: $R<U,F>$,当且仅当 $U$ 上的一个关系 $r$ 满足 $F$ 时, $r$ 称为关系模式 $R<U,F>$ 的一个关系。
2. 数据依赖
数据依赖: 一个关系内部属性与属性之间的约束关系,现实世界属间相互联系的抽象,数据内在的性质,语义的体现(表示的谁可以决定谁的关系,是由现实世界决定的关系,比如身份证号确定一个人的其他属性,这是有现实语义决定的)。
主要有两类数据依赖:
函数依赖(Functional Dependency,简记为FD)
多值依赖(Multivalued Dependency,简记为MVD)
3.好的关系模式
不会发生插入异常、删除异常、更新异常,数据冗余应尽可能少。
例:
如图的关系模式中,涉及的对象包括学生的学号(Sno)、所在系(Sdept)系主任姓名(Mname)、课程名(Cname)、成绩(Grade)
- 数据冗余
比如,每一个系的系主任姓名重复出现,重复次数与该系所有学生的所有课程成绩出现次数相同,如表6.1所示。这将浪费大量的存储空间。 - 更新异常(update anomalies)
由于数据冗余,当更新数据库中的数据时,系统要付出很大的代价来维护数据库的完整性,否则会面临数据不一致的危险。比如,某系更换系主任后,必须修改与该系学生有关的每一个元组。 - 插入异常(insertion anomalies)
如果一个系刚成立,尚无学生,则无法把这个系及其系主任的信息存入数据库 - 删除异常(deletion anomalies)
如果某个系的学生全部毕业了,则在删除该系学生信息的同时,这个系及其系主任的信息也丢掉了。
上述的关系模式不是一个好的关系模式。这是由存在于模式中的某些数据依赖引起的,可以通过分解关系模式来消除其中不合适的数据依赖。
6.2 规范化
规范化理论正是用来改造关系模式,通过分解关系模式来消除其中不合适的数据依赖,以解决插入异常、删除异常、更新异常和数据冗余问题。
6.2.1 函数依赖
1. 定义
函数依赖的定义: 设 R(U) 是一个属性集U上的关系模式, X 和 Y 是 U 的子集。若对于 R(U) 的任意一个可能的关系 r ,r 中不可能存在两个元组在 X 上的属性值相等, 而在 Y 上的属性值不等, 则称 “ X 函数确定 Y ” 或 “ Y 函数依赖于 X ”,记作 X→Y。(就是一个X只能对应一个Y)
若X→Y,则X称为这个函数依赖的决定属性组,也称为决定因素。
若X→Y,Y→X,则记作 $X←→Y$。
若Y不函数依赖于X,则记作 $X \nrightarrow Y$。
语义范畴的概念,只能根据语义来确定,但是数据库设计者可以对现实世界作强制的规定(如用名字->年龄,同时强制规定不会有同名人),并且 这是所有关系实例均要满足的约束条件。
2. 类型
平凡的函数依赖: 如果 X→Y ,但 $y \subseteq x$ ,则称 X→Y 是非平凡的函数依赖。(Y本来就是X的一部分,所以X当然可以决定Y,这是很“平凡的”)
非平凡的函数依赖: 若 X→Y ,但 $y \nsubseteq x$ , 则称 X→Y 是平凡的函数依赖。(Y与X没关系,但是X却能决定Y,这很“不平凡”)
对于任一关系模式,平凡函数依赖必然成立(X的子集肯定是X的平凡的函数依赖),所以如果不特别声明,总是讨论非平凡的函数依赖。
完全函数依赖: 在 R(U) 中,如果 X→Y ,并且对于 X 的任何一个真子集 X’ ,都有 $X’\nrightarrow Y$, 则称 Y 对 X 完全函数依赖,记作 $X \overset{F} {\rightarrow} Y$ (F = full)。(X的全部一起表示一个Y)
部分函数依赖: 若 X→Y ,但 Y 不完全函数依赖于 X ,则称 Y 对 X 部分函数依赖,记作$X \overset{P} {\rightarrow} Y$ (P = part)。(X的一部分就可以表示Y了,如学号->姓名,(学号,身份证号)->姓名,后者就是一个部分函数依赖)
传递函数依赖: 在 R(U) 中,如果 $X→Y$ ,$(Y \nsubseteq X) $, $Y \nsubseteq X$ ,$ Y→Z$, 则称 Z 对 X 传递函数依赖。
记为:$X \overset{传递} {\rightarrow} Z$
6.2.2 码
定义: 设 K 为 R<U,F> 中的属性或属性组合。若 $K \overset{F} {\rightarrow} U$, 则 K 称为 R 的侯选码(Candidate Key)。若候选码多于一个,则选定其中的一个做为主码(Primary Key)。
包含在任何一个候选码中的属性 ,称为主属性(Prime attribute)(不一定是主码中的属性),不包含在任何码中的属性称为非主属性(Nonprime attribute)或非码属性(Non-key attribute)。
整个属性组是码,称为全码(All-key)
关系模式 R 中属性或属性组X 并非 R的码,但 X 是另一个关系模式的码,则称 X 是R 的外部码(Foreign key)也称外码。主码与外部码一起提供了表示关系间联系的手段。
6.2.3 范式
关系数据库中的关系必须满足一定的要求,满足不同程度要求的为不同范式。
第一范式(1NF): 每一个分量必须是不可分的数据项,第一范式是对关系模式的最起码的要求。不满足第一范式的数据库模式不能称为关系数据库
一个低一级范式的关系模式,通过模式分解可以转换为若干个高一级范式的关系模式的集合,这种过程就叫规范化。
6.2.4 2NF
若R∈1NF,且每一个非主属性完全函数依赖于任何一个候选码,则R∈2NF,消除部分函数依赖。(⼀个表中只能保存⼀种数据,不可以把多种数据保存在同⼀张数据库表中)
采用投影分解法将一个1NF的关系分解为多个2NF的关系,可以在一定程度上减轻原1NF关系中存在的插入异常、删除异常、数据冗余度大、修改复杂等问题。
将一个1NF关系分解为多个2NF的关系,并不能完全消除关系模式中的各种异常情况和数据冗余。
如图的表中商品名称、单位、商品价格等信息不与该表的主键相关,而仅仅是与商品编号相关。所以在这⾥违反了第⼆范式的设计原则。
6.2.5 3NF
关系模式 R<U,F> 中若不存在这样的码 X 、属性组 Y 及非主属性 Z ($Z \nsubseteq Y$), 使得X→Y,Y→Z成立,$Y \nsubseteq X$ ,则称 R<U,F> ∈ 3NF, 消除非主属性对码的传递依赖。
若R∈3NF,则每一个非主属性既不部分依赖于码也不传递依赖于码。
⽐如在设计⼀个订单数据表的时候,可以将客户编号作为⼀个外键和订单表建⽴相应的关系。⽽不可以在订单表中添加关于客户其它信息(⽐如姓名、所属公司等)的字段。
6.2.6 BCNF
关系模式 R<U,F>∈1NF,若X→Y且 $Y \nsubseteq X$ 时 X 必含有码,则 R<U,F>∈BCNF。排除码内的传递依赖和部分依赖。
等价于:每一个决定属性因素都包含码。
判断方法:
所有非主属性对每一个码都是完全函数依赖。
所有的主属性对每一个不包含它的码,也是完全函数依赖。
没有任何属性完全函数依赖于非码的任何一组属性。
存在关系:
书号→书名
(书名、作者)→书号
上述关系存在传递依赖,不能是BCNF
6.2.7 多值依赖
1.定义
设R(U)是一个属性集U上的一个关系模式, X、 Y和Z是U的子集,并且Z=U-X-Y。关系模式R(U)中多值依赖 X→→Y成立,当且仅当对R(U)的任一关系r,给定的一对(x,z)值,有一组Y的值,这组值仅仅决定于x值而与z值无关。
若X→→Y,而Z=φ,则称X→→Y为平凡的多值依赖,否则称X→→Y为非平凡的多值依赖
2.性质
(1)多值依赖具有对称性:若X→→Y,则X→→Z,其中Z=U-X-Y
(2)多值依赖具有传递性:若X→→Y,Y→→Z, 则X→→Z – Y
(3)函数依赖是多值依赖的特殊情况:若X→Y,则X→→Y。
(4)若X→→Y,X→→Z,则X→→Y ∪ Z。
(5)若X→→Y,X→→Z,则X→→Y ∩ Z。
(6)若X→→Y,X→→Z,则X→→Y-Z,X→→Z – Y
3.多值依赖于函数依赖的区别
(1) 多值依赖的有效性与属性集的范围有关
(2) 若函数依赖X→Y在R(U)上成立,则对于任何$Y’\subset Y$均有X→Y’ 成立多值依赖X→→Y若在R(U)上成立,不能断言对于任何$Y’ \subset Y$ 有X→→Y’ 成立
6.2.8 4NF
关系模式R<U,F>∈1NF,如果对于R的每个非平凡多值依赖X→→Y(Y ∉ X),X都含有码,则R∈4NF。
不允许有非平凡且非函数依赖的多值依赖。
允许的非平凡多值依赖是函数依赖。
6.2.9 规范化小结
关系数据库的规范化理论是数据库逻辑设计的工具。
目的:尽量消除插入、删除异常,修改复杂,数据冗余
基本思想:逐步消除数据依赖中不合适的部分
实质:概念的单一化

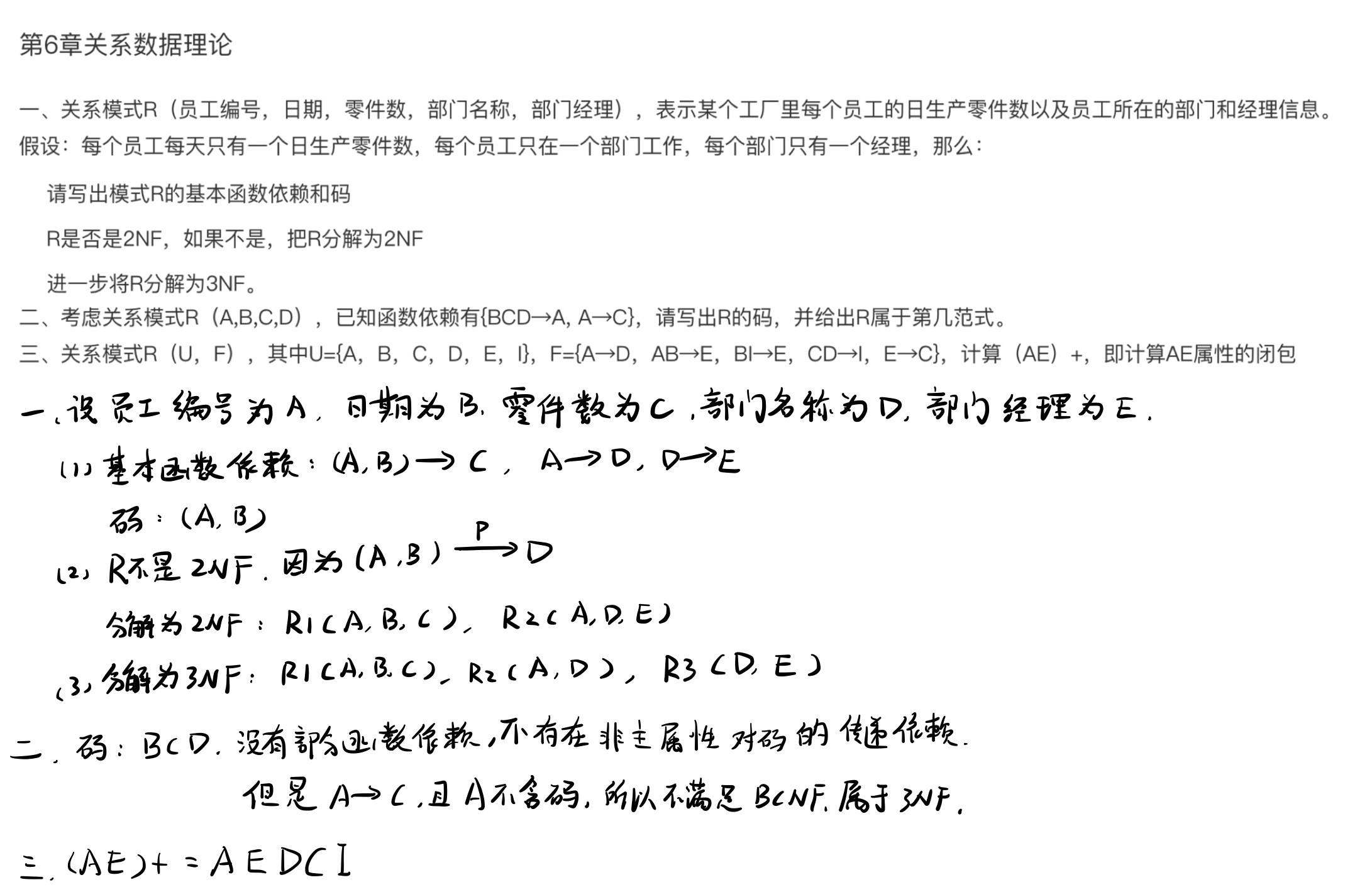

例题:
6.3 数据依赖的公理系统
6.3.1 蕴含及推理规则
逻辑蕴含:
设有关系模式R(U)及其函数依赖集F,如果对于R的任一个满足F的关系r函数依赖X→Y都成立,则称F逻辑蕴涵X→Y,或称X→Y可以由F推出。如:关系模式 R=(A,B,C),函数依赖集F={A→B,B→C}, F逻辑蕴涵A→C。
闭包: 在关系模式R<U,F>中为F所逻辑蕴含的函数依赖的全体叫作 F 的闭包,记为 $F^+$,就是由关系模式R直观得到的函数依赖F所推出的所有隐含的或未隐含的(直观的)函数依赖的集合。
F={X->A1, …… , X->An}的闭包 $F^+$ 计算是一个NP完全问题。(理论证明可求,但是在有限时间内无法求得的问题)。
对关系模式R <U,F >来说有以下的推理规则:
自反律(Reflexivity): 若$Y ‘\subseteq X ‘\subseteq U$,则 X →Y 为 F 所蕴含(平凡函数依赖)。(大推小)
增广律(Augmentation): 若 X→Y 为 F 所蕴含,且$Z’\subseteq U$ ,则 XZ→YZ 为 F 所蕴含。(加了也不影响)
传递律(Transitivity): 若 X→Y 及 Y→Z 为 F 所蕴含,则 X→Z 为 F 所蕴含(传递函数依赖)。(一传十十传百)
根据上述规则推得的导出规则:
合并规则: 由X→Y,X→Z,有X→YZ。(合并右边)
伪传递规则: 由X→Y,WY→Z,有XW→Z。(左边加一点)
分解规则: 由X→Y及 $Z \subseteq Y$,有X→Z。(分解右边)
6.3.2 Armstrong公理系统
1.属性闭包及引理
设F为属性集U上的一组函数依赖,$X \subseteq U$, $X_{F^+}$ ={ A|X→A能由F 根据Armstrong公理导出},$X_{F^+}$称为属性集X关于函数依赖集F的闭包。
区分 闭包 和 属性(集)闭包:
闭包指的是 F 的闭包,该集合包含的元素是函数依赖。
属性集闭包是 X 属性(集) 关于 F 的属性(集)闭包,该集合包含的元素是属性。
引理: 若从 F 这个函数依赖集合中可以用 Armstrong 公理导出 $X\rightarrow Y$,当且仅当 $Y \subseteq X_{F}^{+}$
解释:如果 Y 这个属性 在 X 关于 F 的属性(集)闭包中,那么 $X \rightarrow Y$ 就在 F 中,若 F 中存在 X 决定 Y,那 Y 一定在 X 关于 F 的属性(集)闭包中。
2.Armstrong公理系统的有效性与完备性
人们把自反律、传递律、增广率称为Armstrong公理系统,Armstrong公理系统是有效的、完备的。
有效性: 由 F 出发根据Armstrong公理推导出来的每一个函数依赖一定在 $F^+$ 中;
完备性: $F^+$中的每一个函数依赖,必定可以由F出发根据Armstrong公理推导出来
3.覆盖及最小覆盖
定义:对 R(U) 上的两个函数依赖集合 F、G,如果 $ F^{+} = G^{+}$,则称 F 和 G 也是等价的,也称作 F 覆盖 G 或者 G 覆盖 F。
最小覆盖:
如果函数依赖集F满足下列条件,则称F为一个极小函数依赖集。亦称为最小依赖集或最小覆盖。
- F中任一函数依赖的右部仅含有一个属性。(删去右边多余的)
- F中不存在这样的函数依赖X→A,使得F与F-{X→A}等价(删去冗余的函数依赖,即不存在删去某个函数依赖后被删去的还能被剩下的函数依赖推出)。
- F中不存在这样的函数依赖X→A, X有真子集Z使得F-{X→A}∪{Z→A}与F等价(每个函数依赖的左边没有冗余的属性)。问:是否等价于不存在部分依赖?答:对的。
4. 极小化过程
每一个函数依赖集F均等价于一个极小函数依赖集 $F_m$。此$F_m$称为F的最小依赖集。
问:啥意思?
答:就是说,F中的所有函数依赖都可以通过 $F_m$ 来显式或者隐式地推得,所以两者是等价的。
例子:
5.求解关系模式的候选码
- 属性分类:
- L类:只出现在函数依赖的左边的属性
- R类:只出现在函数依赖的右边的属性
- N类:在函数依赖的两边均未出现的属性
- LR类:出现在函数依赖的两边的属性
- 对于给定的关系模式R及其函数依赖集F:
- 如果X是L或N类属性,则X必为R的任一候选码的成员
- 如果X是R类属性,则X必不在任何候选码中
- 如果X是L和N类组成的属性组,且X+包含了全部属性,则X是R的唯一候选码
- 如果X是LR类,则不一定,需要求闭包来判断
例子:
R<U,F> ,U(A,B,C,D,E,G) , F={AB–>C,CD–>E,E–>A,A–>G) ,求候选码:
B⼀定是候选码 D⼀定是候选码(L类)
G⼀定不是候选码(R类)
A不⼀定 C不⼀定 E不⼀定(LR类)
BD->啥也推不出来,所以要把每⼀个可能的求闭包
$(BDA)^+=$ 可推出C E A G 所以可以退出ABCDEG
$(BDC)^+= $ 可推出 E A G 所以可以退出ABCDEG
$(BDE)^+= $ 可退出 A G C 所以可以推出ABCDEG
那么么他的候选码最终是{ (BDA),(BDC),(BDE) };
问:求候选码和上面的极小化过程有啥关系??
答:无直接联系,极小化过程主要目的是减少数据的冗余,而求候选码只是针对某个关系模式求解其候选码,一般来说先极小化后再求候选码,但也可以直接求候选码。
